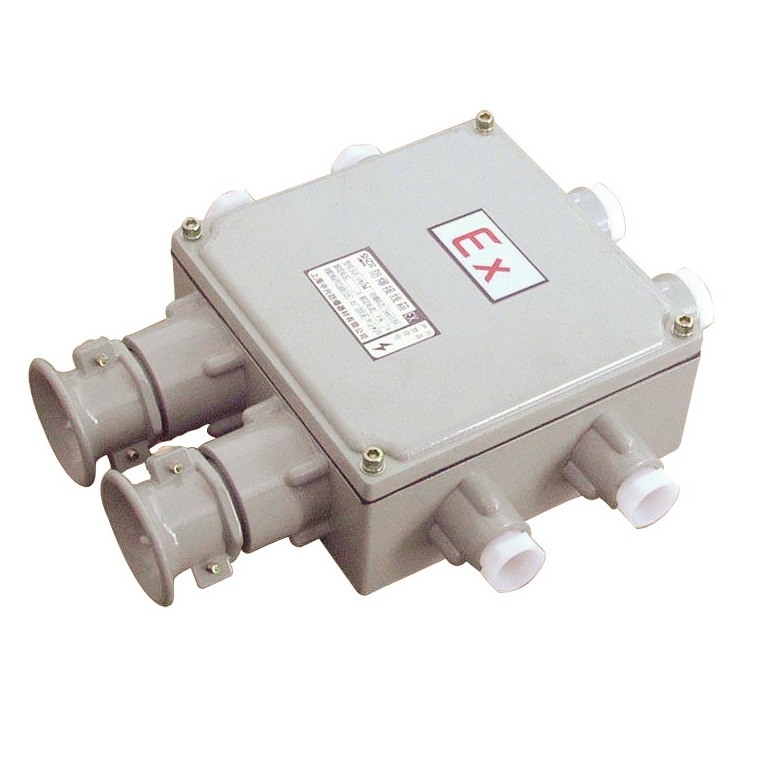

BJX51系列防爆接线箱

应用场景

适用于铁路、电力、冶金、石油、石化、化工、钢铁、航空、船舶及各类厂区、场站、大型设施、场馆等场所的高效照明。
适用于爆炸性气体环境的1区、2区场所;
适用于ⅡA、ⅡB、ⅡC、类爆炸性气体环境;
适用于可燃性粉尘环境21区、22区场所;
适用于T1-T6(T5)组温度组别;
适用于节能改造项目及检修更换困难的场所;

全国服务热线:400-0221-816 在线咨询
二维码
产品特点

1、硬件按需定制

内装元件品牌为施耐德、正泰、德力西、ABB、天正、西门子、上海人民、中国人民、常熟等一线品牌,可根据用户要求定制,也可增加配置,例如可加装电涌保护器、电流表、电压表、互感器等。

2、系统安全稳定

专业电子工程师设计电路,具有过载、短路保护功能,可根据用户要求加装带漏电保护功能产品;

3、采用质优板材

壳体采用铝合金压铸或优质碳钢板(不锈钢)焊接成型,外壳结构紧凑合理、材质密度高、防爆性能优良,牢固可靠,抗震、刚冲击。

4、防腐性能

壳体表面采用高压静电喷塑处理,螺丝紧固件采用不锈钢材质,配合高精度加工工艺,具有高防腐、高防锈、高防水等特点,也可根据客户需求采用不锈钢材质制作,来满足在各类强酸、强碱、防护要求较高的恶劣环境中长期正常工作。

5、防爆结构

本司承诺所有防爆产品均严格按照国家防爆标准系列文件设计,完全达到国家防爆标准等级和设计要求,并取得相关国家防爆证书及检测报告,证书齐全,安全可靠,品质优良。


6、安装方式

钢管,防爆挠性管、防爆电缆,布线简单,安装方便。

1.铸铝合金或钢板外壳,表面喷塑。

2.压铸或焊接成形,外形美观。

3.结合面采用曲路密封结构,具有较强的防水、防尘性能。

4.接线端子采用增安型专用端子,接线方便,牢固可靠,并且电流大小有多种规格可供用户任意选配。

5.进线口方向变化多端,可根据用户要求任意选配进线口



型号规格含义



规格参数

1.防爆标志:ExdeIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6;

2.额定电压:AC220/380V, 非标准电压:12V/24V/36V/127V/660V;

3.总开关电流:10A—800A;分开关电流:1A—630A;

4.防护等级:IP54/IP55/IP65;

5.螺纹规格:DN15-DN100/G1/2-G4寸

6.引入线规格:直径6mm-80mm;引出线规格:直径6mm-80mm;

7.引入引出方向:上进上出,下进下出(可按客户要求不受限制)


电气原理图


资质认证
